نظرة عامة

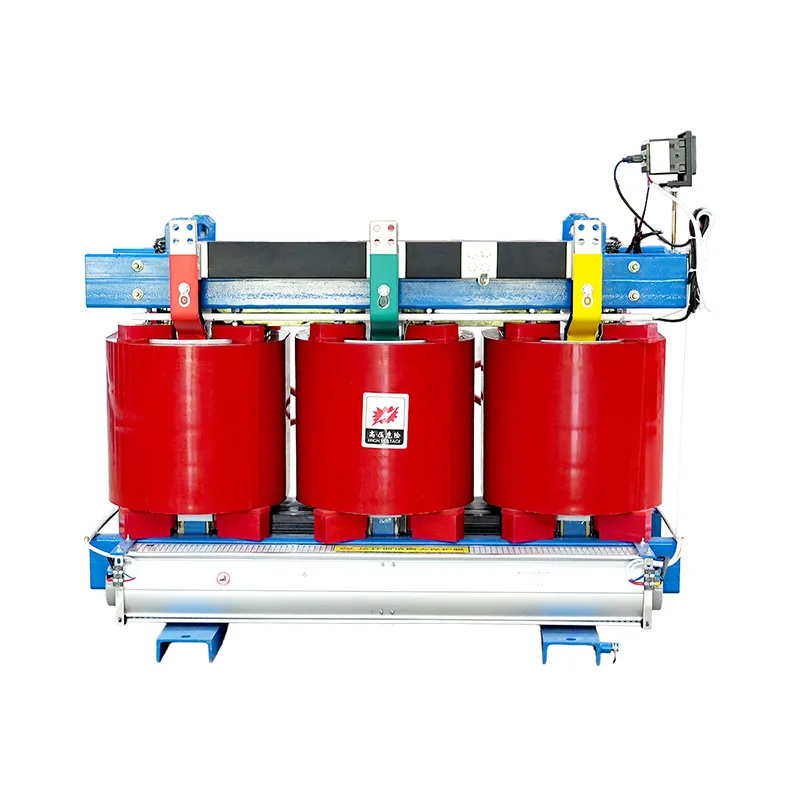

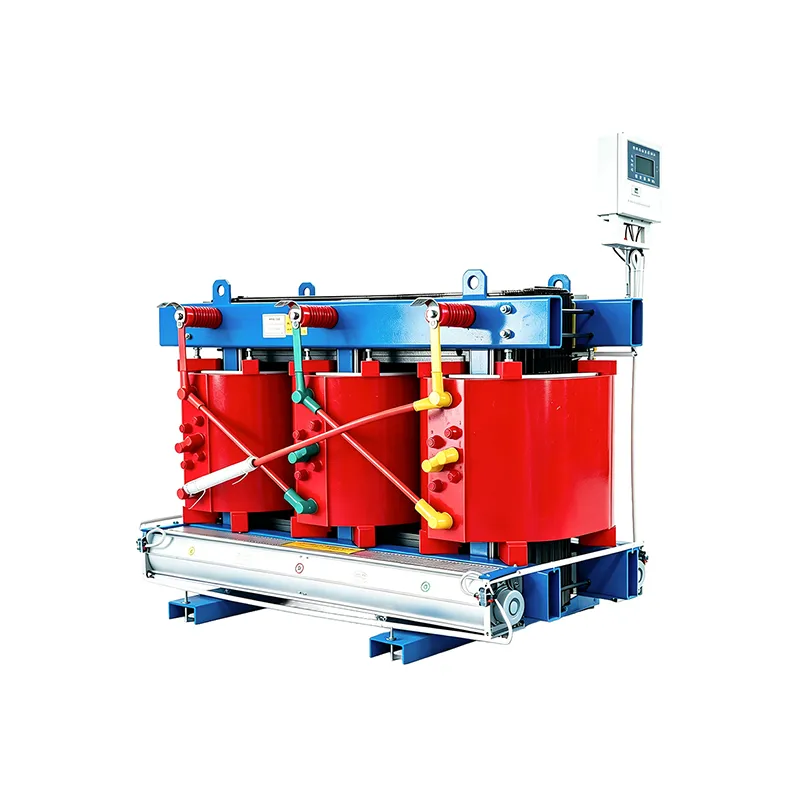

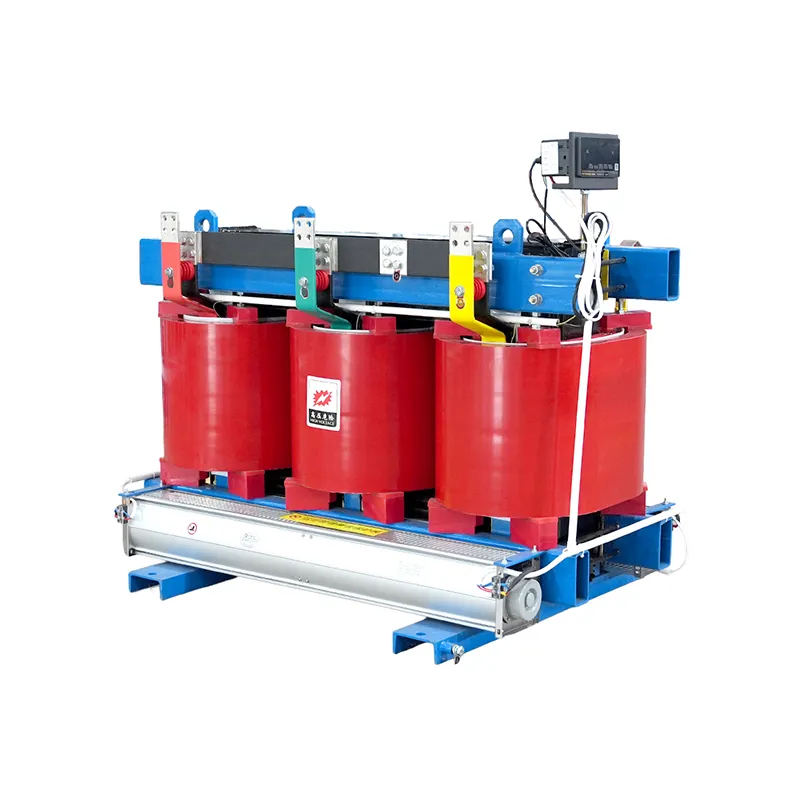

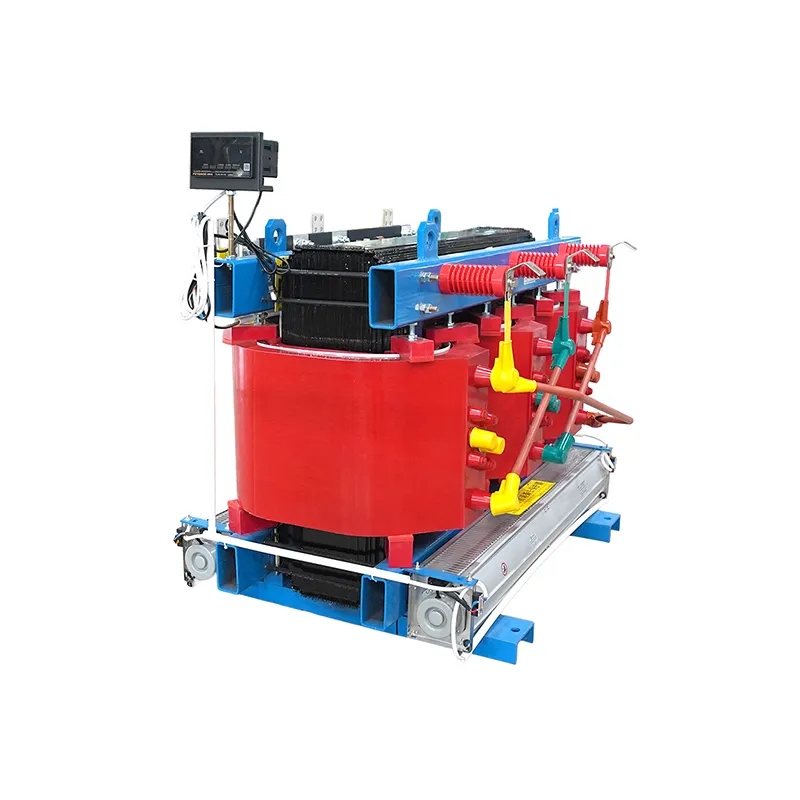

تم تطوير محولاتنا الجافة المعزولة بالراتنج من قبل شركتنا استنادًا إلى تقنيات مستوردة متطورة، بما في ذلك سلسلة SC9/SCB9 وسلسلة SC10/SCB10 من المحولات الجافة ذات العزل الرقيق المقوى بالمواد المالئة. ونظرًا لأن اللفات مغلفة بالكامل براتنج الإيبوكسي، تتميز المحولات بخصائص مقاومة اللهب والحريق والانفجار، كما أنها لا تحتاج إلى صيانة وصديقة للبيئة. وهي صغيرة الحجم ويمكن تركيبها مباشرةً بالقرب من مراكز الأحمال، ويؤدي التصميم الهيكلي المُحسّن وتقنية الصب بالفراغ إلى انخفاض التفريغ الجزئي، وانخفاض مستوى الضوضاء، وأداء ممتاز في تبديد الحرارة. وفي ظل ظروف التبريد بالهواء القسري، يمكن للمحولات أن تعمل بشكل مستمر عند 140% من الحمل المقنن. كل محول مزود بوحدة تحكم ذكية في درجة الحرارة تتميز بوظائف إنذار الأعطال، وإنذار ارتفاع درجة الحرارة، وقطع التيار عند ارتفاع درجة الحرارة، وتسجيل الأحداث. تتواصل وحدة التحكم مع أجهزة الكمبيوتر عبر واجهة تسلسلية RS485، مما يتيح المراقبة والتحكم المركزيين.
المعايير والوسائط المرتبطة
◆GBT10228-2015,GB1094.11-2007,GB 20052-2020,JBT10088-2004,GB4208-1993
◆الجهد العالي المقدر: 10 (11، 10.5، 6.6، 6.3، 6) كيلوفولت
◆الجهد الاسمي المقدر: 0.4 كيلو فولت
◆مجموعة المتجهات: Dyn11 أو Yyn0
◆نطاق نقاط التوصيل للجهد العالي: ± 5 أو ± 2×2.5%
◆مستوى العزل: LI75AC35/LI0AC5
◆التردد: 50 هرتز
المواصفات الفنية لمحولات التوزيع الجافة المعزولة براتنج الإيبوكسي من فئة 10 كيلوفولت سلسلة SC(B)11 ذات مبدل الجهد بدون تحميل لفئات 6 كيلوفولت، 10 كيلوفولت من 30 كيفا إلى 2500 كيفا
| مُصَنَّف سعة كيلوفولت أمبير |
مزيج الجهد ونطاق التقرير (كيلوفولت) |
متجه مجموعة |
بدون حمل خسارة الكويت |
الفقد في الحمل عند درجات حرارة عزل مختلفة (كيلوواط) | بدون حمل الحالي (%) |
قصير دائرة كهربائية مقاومة معوقة (%) |
وزن كغ |
الأبعاد الكلية مم (الطول × العرض × الارتفاع) |
التثبيت الأبعاد مم |

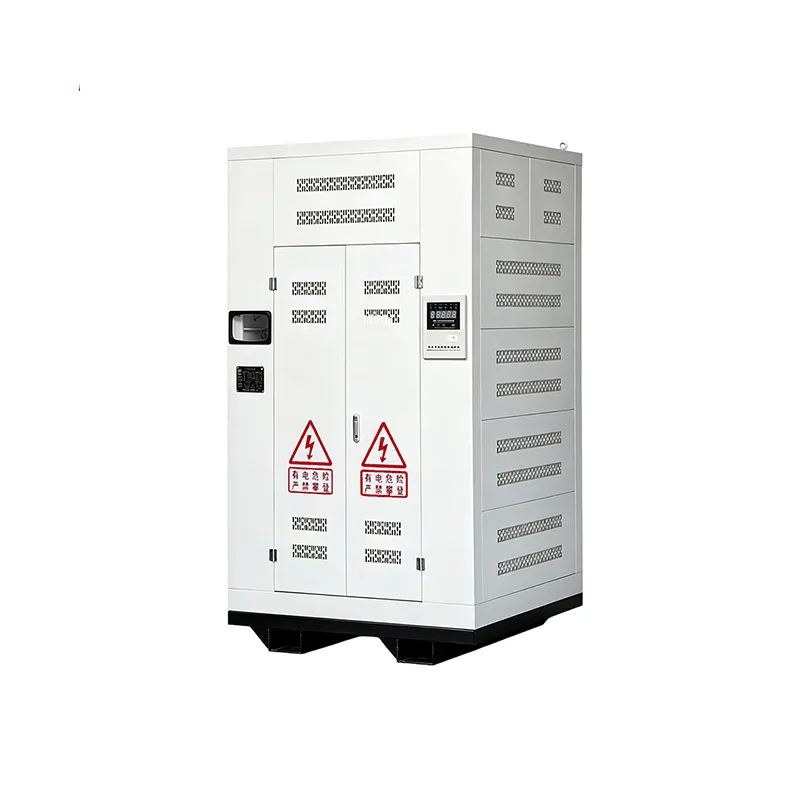

مع سياج الأبعاد (الطول × العرض × الارتفاع) مم |
||||
| عالي جهد كهربائي كيلو فولت |
انقر نطاق ±% |
جهد منخفض كيلو فولت |
١٣٠ درجة مئوية (B، 100K) | 155 درجة مئوية (فهرنهايت، 120 كلفن) | 80℃(H,145K) | |||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±٢٫٥ ±٥ |
0.4 | Dyn11 Yyn0 |
0.17 | 0.67 | 0.71 | 0.76 | 2 | 4 | 270 | 590×500×640 | 400/400 | 1000×900×2200 |
| 50 | 0.24 | 0.94 | 1 | 1.07 | 2 | 360 | 620×550×670 | 400/400 | 1000×900×2200 | |||||
| 80 | 0.33 | 1.29 | 1.38 | 1.48 | 1.5 | 510 | 680×580×710 | 400/450 | 1050×950×2200 | |||||
| 100 | 0.36 | 1.48 | 1.57 | 1.69 | 1.5 | 570 | 720×600×720 | 400/450 | 1100×950×2200 | |||||
| 125 | 0.42 | 1.74 | 1.85 | 1.98 | 1.3 | 600 | 860×650×850 | 550/550 | 1250×1000×2200 | |||||
| 160 | ±2×2.5 ±٥ |
0.48 | 2 | 2.13 | 2.28 | 1.3 | 730 | 900×710×890 | 550/550 | 1300×1050×2200 | ||||
| 200 | 0.56 | 2.37 | 2.53 | 2.71 | 1.1 | 850 | 940×750×980 | 550/660 | 1300×1100×2200 | |||||
| 250 | 0.65 | 2.59 | 2.76 | 2.96 | 1.1 | 960 | 960×770×1030 | 660/660 | 1300×1100×2200 | |||||
| 315 | 0.79 | 3.27 | 3.47 | 3.73 | 1 | 1130 | 1020×790×1060 | 660/660 | 1400×1150×2200 | |||||
| 400 | 0.88 | 3.75 | 3.99 | 4.28 | 1 | 1330 | 1060×880×1100 | 660/820 | 1450×1200×2200 | |||||
| 500 | 1.04 | 4.59 | 4.88 | 5.23 | 1 | 1480 | 1080×900×1160 | 660/820 | 1450×1200×2200 | |||||
| 630 | 1.17 | 5.61 | 5.96 | 6.4 | 0.85 | 6 | 1580 | 1200×920×1150 | 820/820 | 1550×1200×2200 | ||||
| 800 | 1.37 | 6.55 | 6.96 | 7.46 | 0.85 | 1910 | 1260×920×1260 | 820/820 | 1600×1200×2200 | |||||
| 1000 | 1.59 | 7.65 | 8.13 | 8.76 | 0.85 | 2260 | 1320×940×1300 | 820/820 | 1700×1250×2200 | |||||
| 1250 | 1.88 | 9.1 | 9.69 | 10.3 | 0.85 | 2660 | 1380×950×1380 | 820/820 | 1750×1250×2200 | |||||
| 1600 | 2.2 | 11 | 11.7 | 12.5 | 0.85 | 3180 | 1460×1120×1490 | 1070/1070 | 1850×1400×2200 | |||||
| 2000 | 2.75 | 13.6 | 14.4 | 15.5 | 0.7 | 3600 | 1490×1120×1620 | 1070/1070 | 1900×1450×2200 | |||||
| 2500 | 3.24 | 16.1 | 17.1 | 18.4 | 0.7 | 4220 | 1520×1120×1760 | 1070/1070 | 1950×1500×2200 | |||||
| 3150 | 4.62 | / | 22.5 | / | 0.6 | 5000 | 1600×1120×1860 | 1070/1070 | 2000×1550×2200 | |||||
| 4000 | 5.36 | 1 | 27 | / | 0.6 | 6300 | 1680×1120×2150 | 1070/1070 | 2100×1600×2200 | |||||
